ダウウェイプリズムです

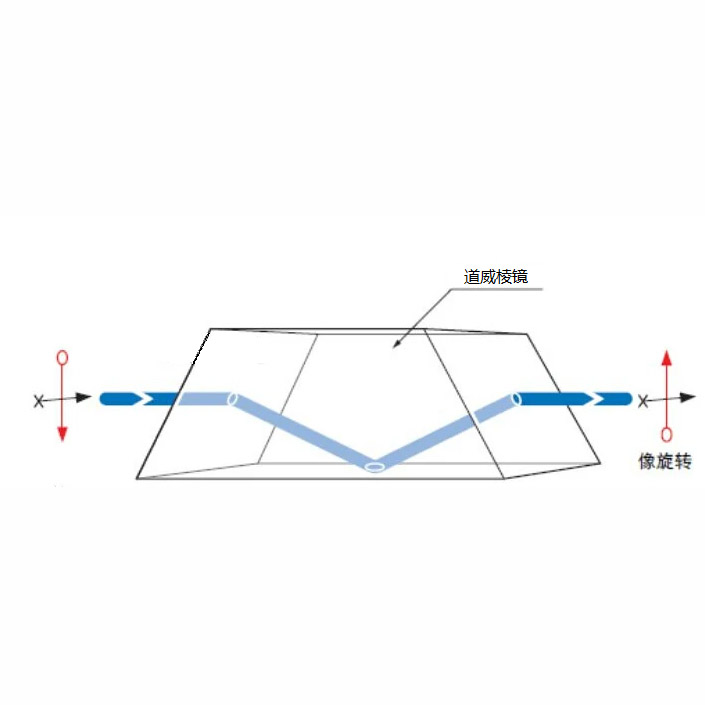

ドーウェー?プリズムは回転器のようなもので、光がこのプリズムを通過すると、畫像は180°逆になります。また、ドーウェル?プリズムは、稜鏡の回転角度と光の入射面によって、畫像を回転、逆立ち、または後方に反射することができます。プリズムがその光軸を軸として回転するとき、像の回転角はプリズムの二倍になります。

ダウ?ウェイ?プリズムは、三角の先端を取り除いた直角プリズムと考えられ、これによりプリズムの重さや散亂光の內部反射が軽減されます。

製品の引き合いです PDFダウンロードです

製品の詳細です

ブランド:オーテック光學です

プリズムシリーズです

タイプ:ダウウェイプリズムです

規格:材料:n-bk7、溶接石英などです。

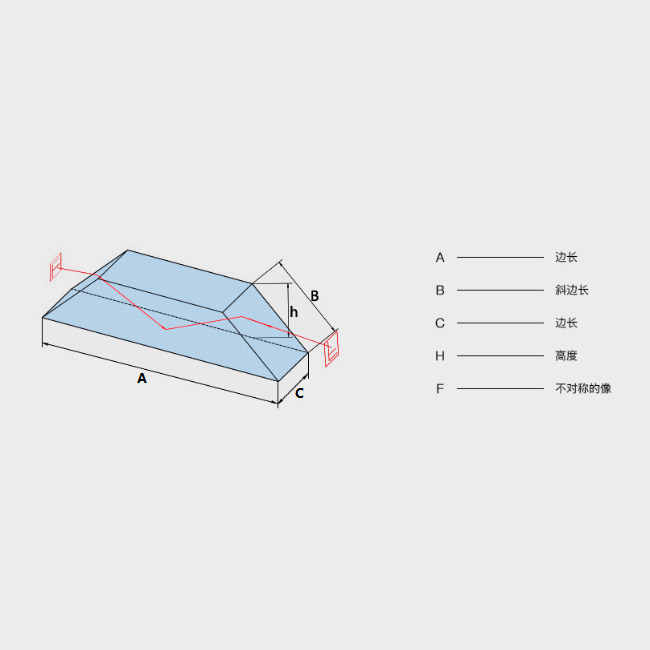

サイズA×C×h: 3×1×1mm ~ 60×15×15mmです。

寸法公差:±0.1mmまたは±0.05mmです。

角度精度は±1」または±30」です

面型(25.4mmの範囲):λ/2@632.8nmまたはλ/4@632.8nmです。

清潔度:mil60-40です。

有効開口:85%です

コーティング:オーダーメイドです

面取り(面幅×45°):0.2 ~ 0.4mmまたはオーダーメイドです。

特徴:ダウウェイのプリズムは一種の回転器のようで、光線はこのプリズムを通った後、畫像は180°逆にされます。また、ダウウェル?プリズムは、プリズムの回転角度と光の入射面によって、畫像を回転、逆立ち、または後方に反射することができます。プリズムがあるとします

その光軸を軸回転とすると、像の回転角はプリズムの二倍になります。

ダウ?ウェイ?プリズムは、三角の先端を取り除いた直角プリズムと考えられ、プリズムの重さと亂視光の內部反射を軽減します。

応用:道威プリズムは光學畫像の回転と倒立に使うことができて、回射器の代わりに直角プリズムを売ることもできます。主に計測機器や光學機器で使われています。
